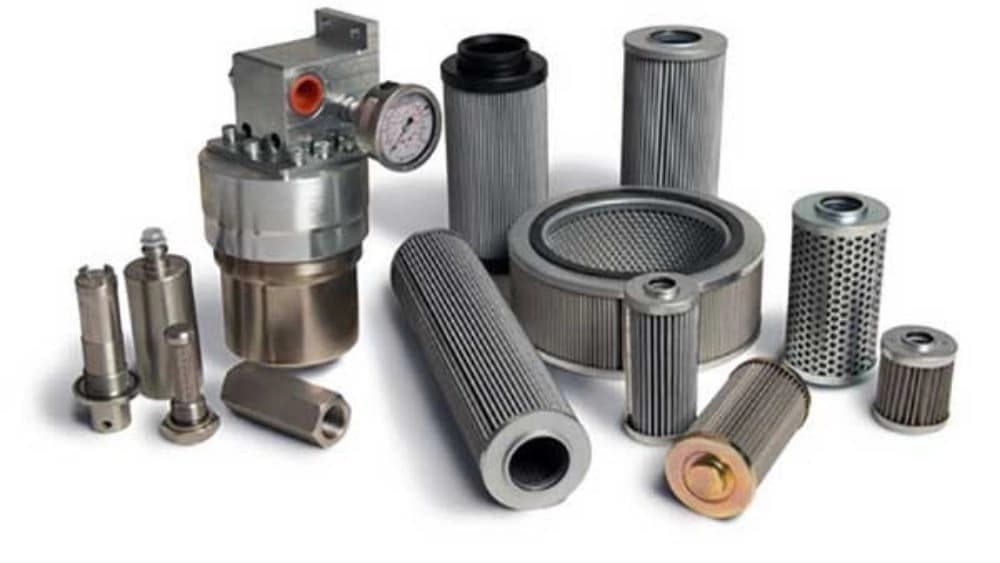

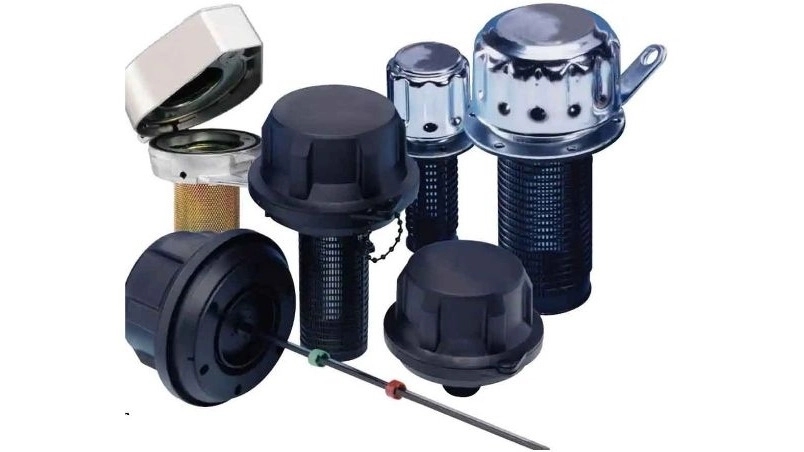

مصفاة ومرشح هيدروليكي

ما هو مرشح وفلتر هيدروليكي؟

تعد المصفاة والفلتر الهيدروليكي جزءًا من الأنظمة الهيدروليكية التي تمنع التلوث والمواد الإضافية الموجودة في الزيوت الهيدروليكية من الدخول إلى الجهاز. يتم إنتاج هذا الفلتر بنوعين الضغط المنخفض والضغط العالي ويتم تركيب كل منهما في أجزاء مختلفة من الأنظمة الهيدروليكية.

مواصفات التصفية والمرشحات الهيدروليكية

تعمل المرشحات الهيدروليكية على حماية معدات النظام الهيدروليكي من التلف الناتج عن الجزيئات الموجودة في الزيوت أو السوائل الهيدروليكية الأخرى المستخدمة. في المتوسط، كل دقيقة، يدخل ما يقرب من مليون جسيم يزيد حجمه عن 1 ميكرون (0.001 مم أو 1 ميكرومتر) إلى النظام الهيدروليكي. ويعتمد الأداء الدقيق للأنظمة الهيدروليكية على الأجزاء المصنعة بدقة عالية، وهي أسوأ عدو لها، وهو تلوث السوائل الهيدروليكية . وتجدر الإشارة إلى أن التلوث يمكن أن يكون صلبًا أو سائلًا أو غازيًا. تعتبر المرشحات أو المرشحات الهيدروليكية أحد معدات ومتطلبات الأنظمة الهيدروليكية، والتي تشمل شاشة سلكية مسامية لفصل الجزيئات الأكبر حجما وشبكة ورقية أو سليلوزية كثيفة وكبيرة لفصل الجزيئات الصغيرة عن السائل الهيدروليكي. عادة ما يتم تركيب المرشحات في الدائرة فوق الصمامات أو المضخات أو المعدات الأخرى. لحمايتهم من التأثيرات الضارة للنظام ولتهوية الدائرة باستخدام برغي التهوية المدمج في المصفاة.

كيف يعمل المرشح الهيدروليكي

في المرشحات الهيدروليكية يتم شفط أو إرجاع السائل الهيدروليكي من أعلى الفلتر ومنفذ الإدخال، ومخرج الفلتر أسفله بحيث يعود الزيت المكرر إلى الخزان من تحت الفلتر. يتم أيضًا تثبيت مسار عودة إلى المضخة مزود بصمام أمان بجوار منفذ الإدخال بحيث إذا تمت إزالة الفلتر من الدائرة، فلن تخلو دائرة المضخة من السائل. في مرشحات خط ضغط مدخل ومخرج الزيت، كلاهما فوق المرشح ومقابل بعضهما البعض، أي أن السائل الهيدروليكي يدخل إلى غرفة الترشيح من فتحة المدخل ويتجمع حول عنصر المرشح، وبعد مروره عبر الطبقة الورقية من عنصر الفلتر ويتم تنقيته، ينتقل من داخل عنصر الفلتر إلى فتحة المخرج ويخرج من حجرة الترشيح والفلتر.

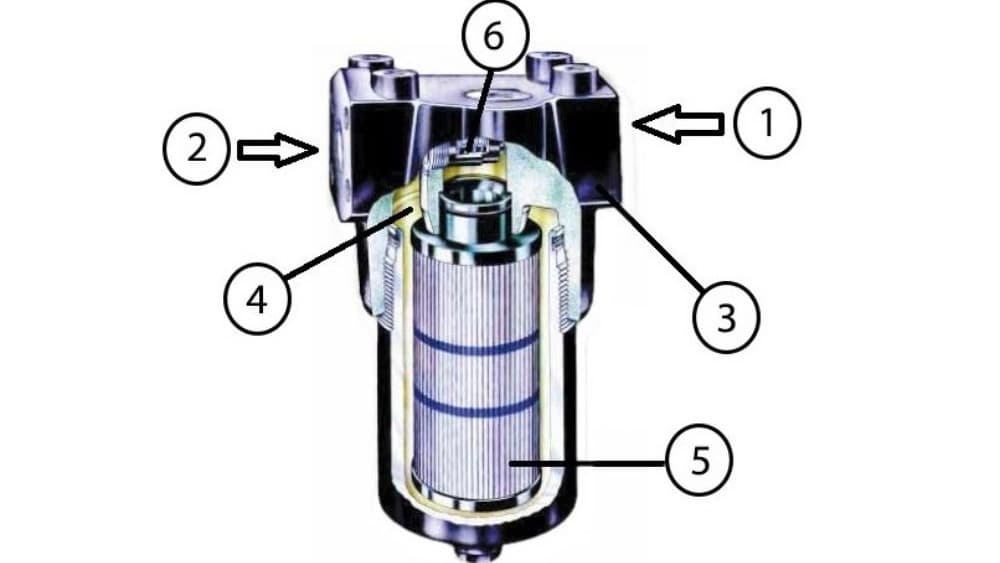

مكونات المرشح الهيدروليكي

1-فتحة المدخل 2- فتح المخرج 3- الجسم 4- غرفة الترشيح 5- عنصر التصفية 6- صمام الالتفافية

آربرد فیltr hیdroolیک

يستخدم الفلتر في جميع الأنظمة الهيدروليكية وهو ضروري.

فوائد المرشح الهيدروليكي

إن استخدام الترشيح الجيد والمناسب في النظام الهيدروليكي يمكن أن يوفر حماية جيدة للنظام الهيدروليكي والمعدات ويزيد من عمر ومتانة المعدات ويقلل تكاليف صيانة النظام الهيدروليكي.
