صافی و فیلتر هیدرولیک

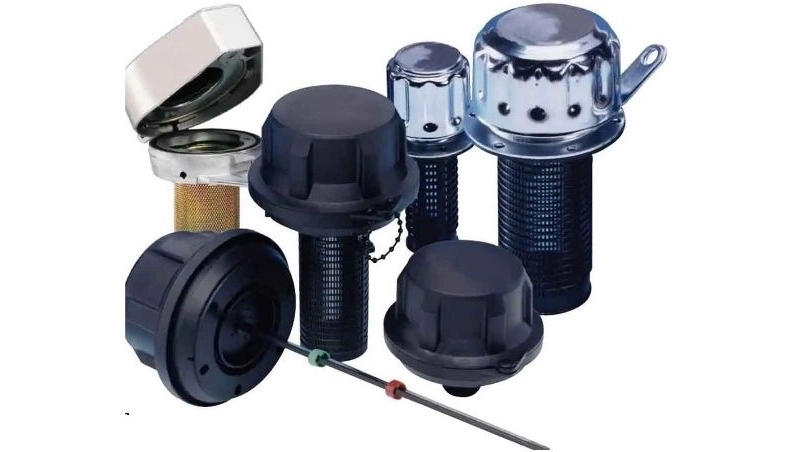

صافی و فیلتر هیدرولیک بخشی از سیستم های هیدرولیک است که از ورود آلودگی ها و مواد اضافی موجود در روغن های هیدرولیک به داخل دستگاه جلوگیری می کند. این فیلتر در دو نوع کم فشار و فشار بالا تولید می شود و هر یک از آنها در بخش های متفاوتی از سیستم های هیدرولیک نصب می شوند.

فیلترهای هیدرولیک، از تجهیزات سیستم هیدرولیک شما، در برابر آسیب ناشی از ذرات موجود در روغن ها یا سایر مایعات هیدرولیکی در حال استفاده محافظت می کنند. به طور میانگین در هر دقیقه، تقریباً یک میلیون ذره بزرگتر از 1 میکرون (0.001 میلی متر یا 1 میکرومتر) وارد یک سیستم هیدرولیک می شود.عملکرد دقیق سیستم های هیدرولیک وابستگی به قطعات ماشین کاری شده با دقت بالا دارد که بدترین دشمن این قطعات، آلودگی سیال هیدرولیک است.

در فیلترهای هیدرولیکی مکش یا برگشت ورودی سیال هیدرولیک از بالای فیلتر و پورت ورودی بوده و خروجی فیلتر در زیر آن قرار دارد تا روغن تصفیه شده از زیر فیلتر به داخل مخزن برگردد . یک مسیر بازگشت به سمت پمپ با سوپاپ اطمینان نیز در کنار پورت ورودی قرارداده شده تا در صورت از مدار خارج شدن فیلتر، مدار پمپ بدون سیال نماند. در فیلترهای خط فشار ورودی و خروجی روغن ، هر دو در بالای فیلتر و روبروی هم می باشد یعنی سیال هیدرولیک از دهانه ورودی وارد محفظه فیلتراسیون شده و دورتا دور المنت فیلتر جمع می شود و پس از عبور از لایه کاغذی فیلتر المنت و تصفیه شدن، از درون فیلتر المنت به سمت دهانه خروجی حرکت کرده و از محفظه فیلتراسیون و فیلتر خارج می شود.

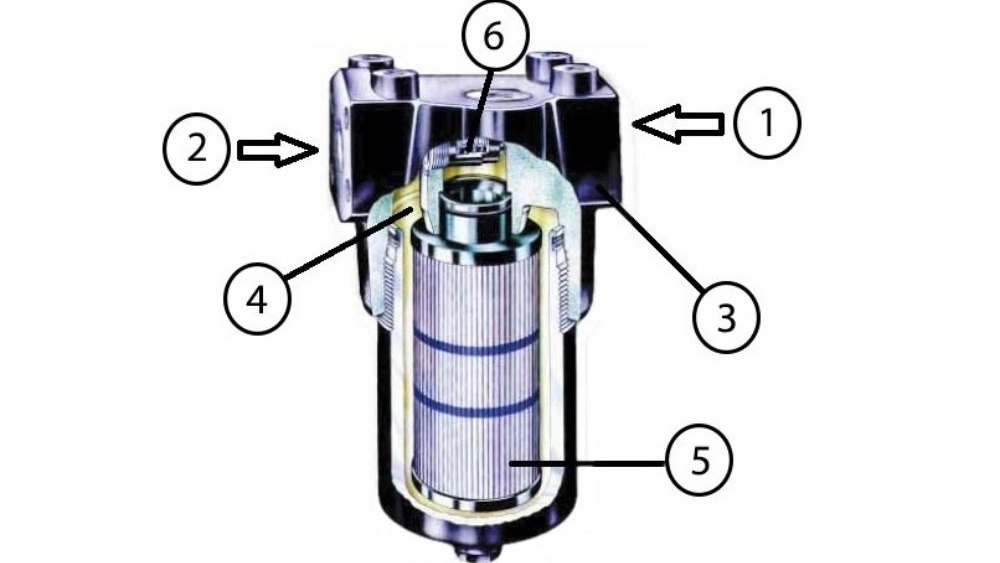

1- دهانه ورودی 2- دهانه خروجی 3- بدنه 4- محفظه فیلتراسیون 5- المنت فیلتر 6- سوپاپ بای پس

در تمامی سیستم های هیدرولیکی استفاده از فیلتر کاربرد داشته و از ضروریات است.

استفاده از فیلتراسیون خوب و مناسب در سیستم هیدرولیک، می تواند محافظت خوبی از سیستم و تجهیزات هیدرولیکی به عمل آورد و عمر و دوام تجهیزات را افزایش داده و باعث کاهش هزینه های تعمیر و نگهداری سیستم هیدرولیک شود.
